Шкафы распределительные ШР-11

Шкафы распределительные ШР86 предназначены для приема и распределения электрической энергии в промышленных электроустановках и защиты электрических установок при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В переменного тока частотой 50Гц с глухозаземленной нейтралью.

Шкафы ШР86 изготавливаются:

• С вводными рубильниками и предохранителями.

Таблица 1. Основные параметры и характеристики.

Наименование показателя	Значение
Номинальное напряжение, В	380
Номинальная частота, Гц	50
Номинальный ток шкафа, А	400
Номинальный ток аппаратов ввода, А	400
Номинальный ток аппаратов распределения, А	250
Номинальный ударный ток к.з. на шинах, кА: при Iн шкафа 250А	10
Номинальный ударный ток к.з. на шинах, кА: при Iн шкафа 400А	25
Номинальный режим работы	Продолжительный
Исполнение по способу установки	Напольное
Степень защиты	IP21, IP54
Масса, кг; не более	100
Срок службы, лет (не менее)	25

Шкафы ШР86 соответствуют требованиям СТБ МЭК 60439-1-2007.

Основные типоисполнения шкафов ШР86 по сочетанию аппаратов ввода и распределения приведены в таблице 3.

Габаритные и присоединительные размеры, а также масса шкафов ШР86 приведены в таблице 4.

Управление вводными рубильниками производится ручным механическим приводом, рукоятка которого устанавливается на боковой стенке шкафа.

Съемный привод вводного рубильника располагается:

• справа (рис. 1а) (привод слева по заказу);
• для исполнения с предохранителями на вводе – только справа (рис. 1а);

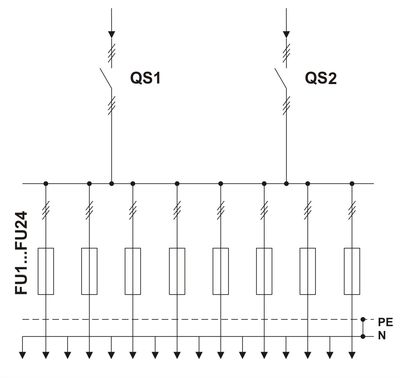

• для исполнения с двумя рубильниками – слева и справа (рис. 1б).

Конструкция ШР86 обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливаются сальники, количество и диаметр которых указывает заказчик.

Максимальные сечения жил проводов или кабелей, присоединяемых под один зажим предохранителя на вводах и отходящих линиях, указаны в таблице 2.

Таблица 2. Рекомендуемое сечение подключаемых кабелей

Номинальный ток предохранителей, А	Сечение жил, мм2
		Ввод	Распределение
63	25	-
100	50	-
250	95	150
400	120	120 (185)

Шкафы имеют изолированную нулевую (N) и связанную с корпусом защитную (PE) шины, укомплектованные контактными зажимами.

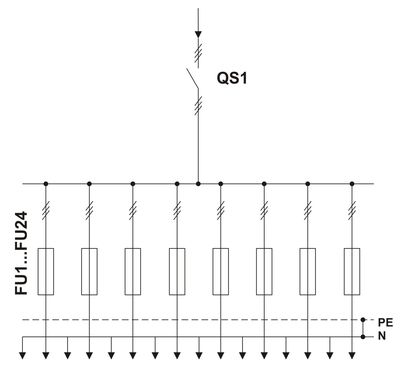

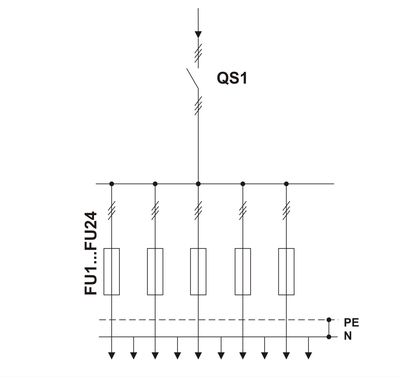

Таблица 3. Типоисполнения ШР86

Номер		Номинальный ток шкафа, А	Аппараты ввода		Аппараты распределения тип, к-во х Iн, А	Аналог ШР11
Схемы	Рис.		Управление тип, к-во х Iн, А	Защита тип, к-во х Iн, А
01	2	250	РБ2, 1х250	-	НПН2-60, 5х63	73701
02					ПН2-100, 5х100	73702
03					НПН2-60, 2х63   ПН2-100, 3х100	73703
04	3	400	РБ4, 1х400	-	НПН2-60, 8х63	73504
05					ПН2-100, 8х100	73505
06					ПН2-250, 8х250	73506
07	2				ПН2-100, 3х100   ПН2-250, 2х250	73707
08					ПН2-250, 5х250	73708
09	3				НПН2-60, 4х63   ПН2-100, 4х100	73509
10					НПН2-60, 2х63   ПН2-100, 4х100 ПН2-250, 2х250	73510
11					ПН2-100, 6х100   ПН2-250, 2х250	73511
12	4	400	РБ4, 1х400	ПН2-400   1х400	НПН2-60, 8х63	73512
13					ПН2-100, 8х100	73513
14					ПН2-250, 8х250	73514
15					НПН2-60, 4х63   ПН2-100, 4х100	73515
16					НПН2-60, 2х63   ПН2-100, 4х100 ПН2-250, 2х250	73516
17					ПН2-100, 6х100   ПН2-250, 2х250	73517
18	5	400	РБ4, 2х400	-	НПН2-60, 8х63	73518
19					ПН2-100, 8х100	73519
20					ПН2-250, 8х250	73520
21					НПН2-60, 4х63   ПН2-100, 4х100	73521
22					НПН2-60, 2х63   ПН2-100, 4х100 ПН2-250, 2х250	73522
23					ПН2-100, 6х100   ПН2-250, 2х250	73523

Примечания:

• для предохранителей указано количество трехфазных групп;
• изготовитель вправе заменять встраиваемую аппаратуру другими типами аппаратов с соответствующими характеристиками;
• типоисполнения ШР86 могут быть дополнены по заказу потребителя другими сочетаниями аппаратов ввода и распределения;
• аппараты распределения могут быть в любом сочетании по номинальным токам плавких вставок.

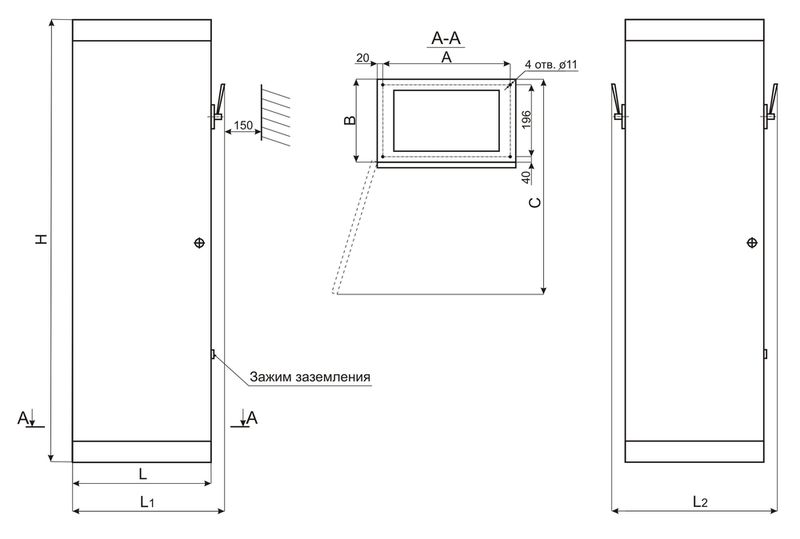

Таблица 4. Габаритные и присоединительные размеры, масса

Номер		Габаритные, установочные размеры, мм							Масса, кг; не более
Схемы	Рис.	H	B	L	L1	L2	A	C	IP21	IP54
01	1, а	1600	300	500	580	-	460	770	52	54
02									59	61
03									55	57
04				700	780		660	970	69	71
05									75	77
06									88	90
07				500	580		460	770	63	65
08									67	69
09				700	780		660	970	74	76
10									79	81
11									82	84
12									73	75
13									82	84
14									93	95
15									79	81
16									83	85
17									86	88
18	2, б					860			73	75
19									84	86
20									95	97
21									81	83
22									86	88
23									89	91

Условия эсплуатации:

• высота установки над уровнем моря не более 100м;
• окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

При заказе ШР86 необходимо указать тип шкафа в соответствии со структурой условного обозначения, количество и тип встраиваемых предохранителей, номинальный ток плавкой вставки.

При заказе должны быть оговорены: расположение привода рубильника (на левой или правой боковой стенке шкафа), наличие нижней крышки в шкафах степени защиты IP54; количество сальников для уплотнения кабелей с указанием диаметра кабеля.

При отсутствии данных указаний шкафы поставляются с приводом рубильника справа, с токами плавких вставок по номиналу предохранителя, без нижней крышки, без сальников (для IP21).
