Пункты распределительные ПР-11 (ПР85 и ПР88)

Пункты распределительные ПР85 предназначены для ввода и распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Пункты распределительные ПР88 предназначены для ввода, учета и распределения электрической энергии.

ПР85 и ПР88 устанавливаются в трехфазных сетях напряжения 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.

ПР85 и ПР88 изготавливаются:

• с трехполюсными и однополюсными автоматическими выключателями;
• с трехфазными и однофазными счетчиками;
• с устройствами защитного отключения (УЗО).

Основные параметры и характеристики (таблица 1)

Наименование показателя	Значение ПР85	Значение ПР88
Номинальное напряжение, В	380	380
Номинальная частота, Гц	50	50
Номинальный ток аппаратов ввода, А, не более1	630	250
Номинальный ток аппаратов распределения, А, не более1	250	63
Номинальный ударный ток к.з. на шинах, кА при Iн шкафа до 250А	10	10
Номинальный ударный ток к.з. на шинах, кА при Iн шкафа до 630А	40	40
Номинальный режим работы	Продолжительный	Продолжительный
Исполнение по способу установки	Навесное, утопленное, напольное	Навесное, утопленное
Степень защиты оболочек по ГОСТ 14254-96	IP21, IP54	IP21, IP54
Масса, кг (не более)	100	100
Срок службы, лет (не менее)	25	25

¹ – номинальные токи выключателей снижаются на 10% в шкафах со степенью защиты IP21 и 20% в шкафах со степенью защиты IP54.

Условия эсплуатации:

• высота установки над уровнем моря не более 1000 м;
• окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

Пункты распределительные ПР85 и ПР88 соответствуют требованиям СТБ МЭК 60439-1-2007.

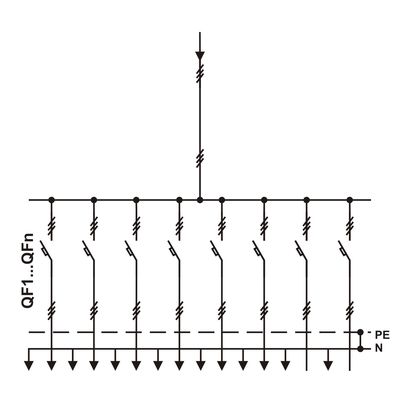

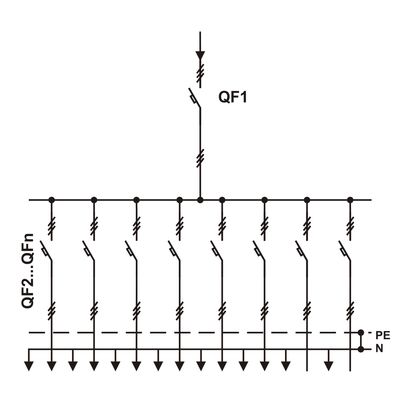

Шкафы напольного и навесного исполнения изготавливаются с расположением вводного выключателя:

• в верхней части шкафа – при вводе проводок сверху и снизу;
• в нижней части – по требованию заказчика.

Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливают сальники, количество и диаметры которых указывает потребитель.

Допускается:

• ввод и вывод кабелей с резиновой или пластмассовой изоляцией, а для шкафов с номинальным током 550А также с бумажной изоляцией;
• ввод и вывод проводов в трубах.

Максимальные сечения жил проводов или кабелей, присоединяемых без наконечников под один зажим автоматических выключателей, принимаются по таблице 2.

Таблица 2

Номинальный ток автоматических выключателей, А	Сечение жил, мм2
63	25
100	50
250	95
400	120
630	150

Допускается присоединение к зажимам главных шин внешних проводников сечением, мм²:

• при Iн шкафа до 225А – 2х120;
• при Iн шкафа до 360А – 3х120;
• при Iн шкафа до 550А – 4х120.

Пункты распределительные имеют изолированную нулевую (N) и связанную с корпусом защитную(PE) шины, укомплектованные контактными зажимами. Нулевая шина рассчитана на ток, равный номинальному току шкафа.

При заказе необходимо указать тип ПР85 и ПР88 в соответствии со структурой условного обозначения, количество и тип встраиваемых автоматических выключателей, номинальные токи тепловых и электромагнитных максимальных расцепителей тока, количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля.

При отсутствии в заказе сведений о количестве и диаметре сальников или отверстий под вводы кабеля шкафы поставляются без сальников и отверстий.
