Шкафы наружного освещения ШНО предназначены для приема, учета и распределения электрической энергии, а также защиты электрических установок при перегрузках и коротких замыканиях в осветительных сетях переменного тока частотой 50 Гц напряжением 380/220 В с глухозаземленной нейтралью.
ШНО применяются для автоматического управления освещением в вечернее и ночное время и предназначены для эксплуатации в помещениях и вне их.
Шкафы наружного освещения соответствуют требованиям СТБ МЭК 60439-1-2007.
ШНО изготавливаются:
- с аппаратурой автоматического управления наружным освещением по освещенности и по временной программе;
- с аппаратурой каскадного управления от предыдущего участка сети.
В первом случае автоматическое управление осуществляется с помощью фотодатчика, срабатывающего при достижении заданного уровня освещенности, и программируемого реле времени, включающего и отключающего осветительную установку в заданные периоды времени (например, в технологические перерывы в работе цеха).
Во втором случае автоматическое управление осуществляется подачей сигнала от предыдущего участка осветительной сети на реле, управляющие вечерним и ночным освещением.
Во всех ШНО возможно ручное включение и отключение осветительной установки кнопками, установленными на панели управления.
В шкафах наружного освещения используются рубильники с предохранителями или автоматические выключатели.
Шкафы имеют изолированную нулевую (N) и связанную с корпусом защитную (PE) шины, укомплектованные контактными зажимами.
Таблица 1. Основные параметры и характеристики.
| Наименование показателя | Значение |
|---|---|
| Номинальное напряжение, В | 380 |
| Номинальная частота, Гц | 50 |
| Номинальный ток шкафа, А | 100 |
| Номинальный ток аппаратов ввода, А | 100 |
| Номинальный ток аппаратов распределения, А (не более) | 100 |
| Пределы установок освещенности, лк | 2..1000 |
| Число циклов «включение-отключение» за сутки | ч/з 15 мин |
| Номинальный режим работы | Продолжительный |
| Исполнение по способу установки | Напольное |
| Степень защиты | IP21, IP54 |
| Срок службы, лет (не менее) | 25 |
Формулировка заказа
При заказе ШНО необходимо указать тип шкафа в соответствии со структурой условного обозначения, количество и номинальные токи плавких вставок предохранителей и тепловых максимальных расцепителей тока автоматических выключателей, номинальные токи (первичный и вторичный) для трансформаторов тока, для счетчиков прямого включения номинальный ток и (или) тип счетчика, количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля, а также степень защиты оболочки IP21 или IP54.
Условия эсплуатации:
- высота установки над уровнем моря не более 1000 м;
- окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

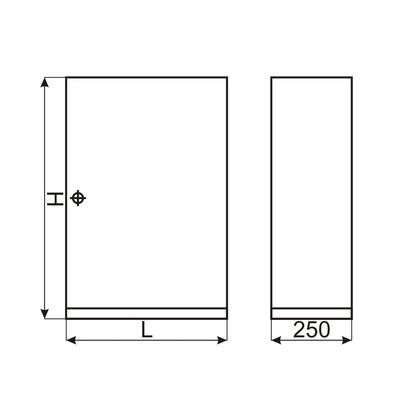

Таблица 2. Габаритные размеры ШНО.
| Размеры, мм | Масса, кг (не более) | |
|---|---|---|
| H | L | |
| 1600 | 650 | 75 |
| 1800 | 800 | 95 |
