Щитки освещения предназначены для распределения электроэнергии, защиты от перегрузок и токов короткого замыкания осветительных сетей трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью частоты 50 Гц для нечастых оперативных включений и отключений электрических цепей.
Щитки осветительные соответствуют требованиям СТБ МЭК 60439-1-2007.
Предусмотрено наличие изолированной нулевой (N) и связанной с корпусом защитной (PE) шины, соединенные перемычкой, укомплектованных контактными зажимами.
Условия эсплуатации:
- высота установки над уровнем моря не более 1000 м;
- окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Формулировка заказа
При заказе необходимо указать тип щитка, номинальный ток вводного аппарата, тип и количество фидерных выключателей, степень защиты оболочки, климатическое исполнение.

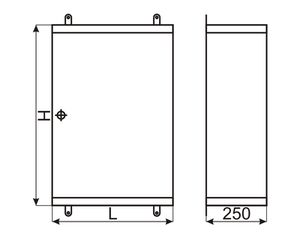

Таблица 1. Для щитов навесного исполнения.
| Размеры, мм | Масса, кг (не более) | |
|---|---|---|
| H | L | |
| 400 | 400 | 20 |
| 600 | 400 | 35 |
| 600 | 600 | 50 |
| 800 | 600 | 65 |
| 1000 | 600 | 73 |
| 1200 | 600 | 91 |

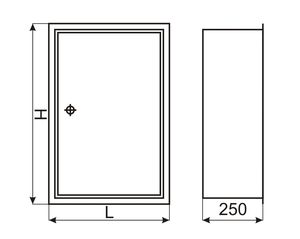

Таблица 2. Для щитов утопленного исполнения.
| Размеры, мм | Масса, кг (не более) | |
|---|---|---|
| H | L | |
| 400 | 400 | 14 |
| 600 | 400 | 29 |
| 600 | 600 | 44 |
| 800 | 600 | 59 |
| 1000 | 600 | 67 |
| 1200 | 600 | 85 |
